山东港口青岛港前港分公司矿石码头，一座“30岁”的老码头在同步带直线模组等技术的加持下，实现了全流程自动化改造。堆取料司机从户外风吹日晒的操作环境转变为在室内“吹着空调，看着监控、点点鼠标”就能完成工作，理货员每日25公里的步行巡视成为历史
在这场机器改造的革命中，鼎格同步带直线模组凭借其独特优势，正成为自动化升级的核心传动单元。本文将深入解析这一关键技术在设备改造中的应用价值
工作原理：精准传动的核心奥秘
同步带直线模组的工作原理基于精密啮合传动机制。当电机（伺服或步进电机）启动时，驱动同步带的主动轮转动，通过皮带齿与带轮齿槽的精准啮合，带动固定在直线导轨上的滑块实现直线运动
与传统的摩擦型带传动不同，同步带传动中带轮和传动带之间没有相对滑动，能够保证严格的传动比。1其核心控制点在于皮带的张紧度调节——模组两侧设有专用螺钉，可根据实际需要精确调整皮带松紧，这是保证传动精度的关键环节
在实际改造应用中，该模组的重复定位精度通常可达0.1mm以上，其精度稳定性取决于皮带质量和装配工艺质量。若皮带与齿轮间存在间隙，则可能导致设备“爬行”或定位不准现象
主要组成：模块化设计的改造优势

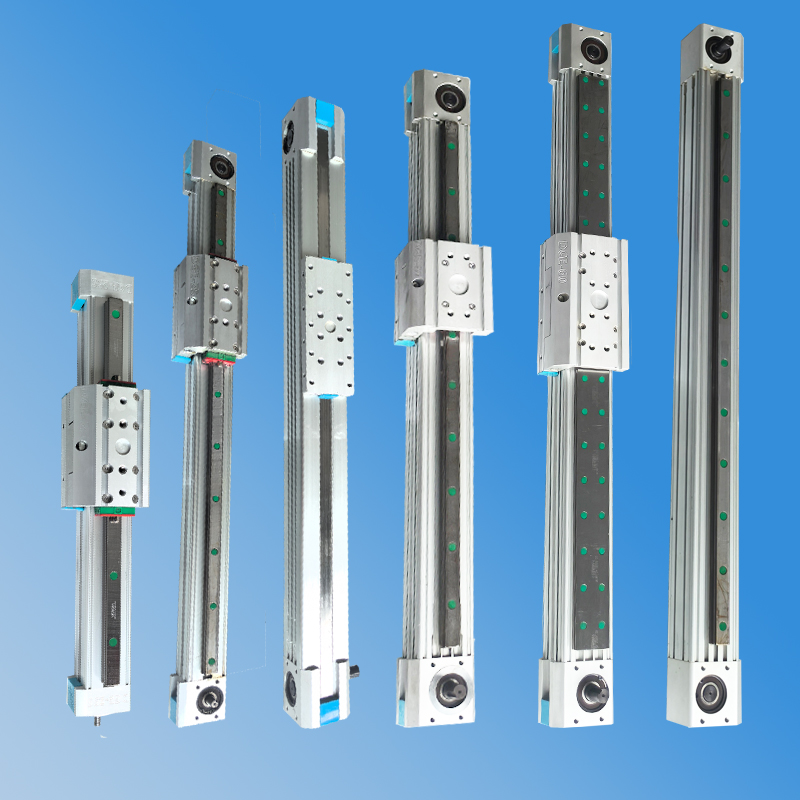

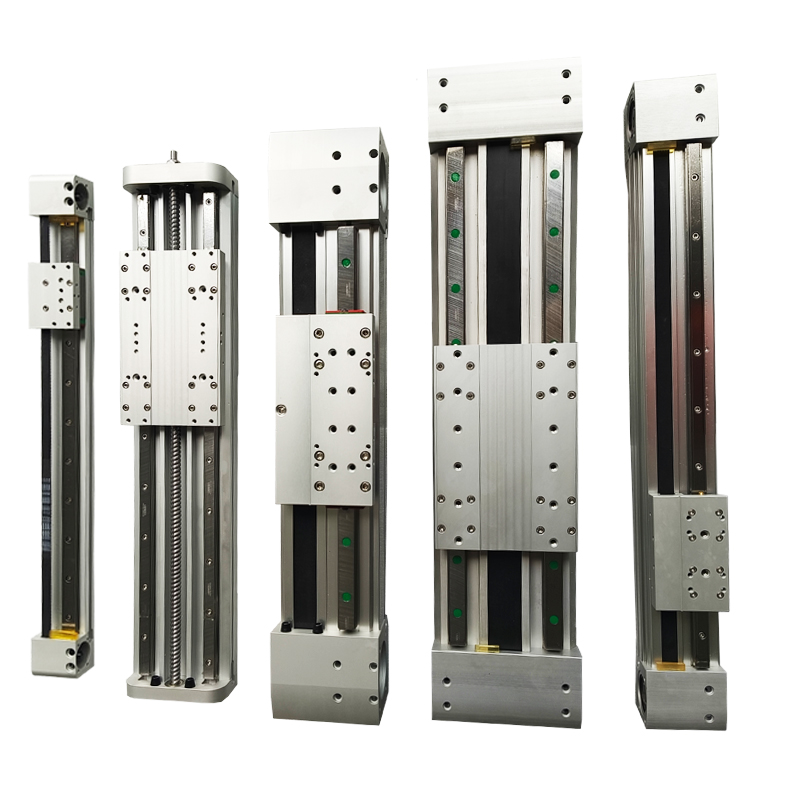

同步带直线模组采用高度集成化的模块设计，使其在设备改造中具有快速部署的优势。其核心组件包括
- 传动部件：同步皮带及带轮，负责动力传输
- 导向部件：直线导轨与滑块，确保运动轨迹精准
- 结构主体：铝合金型材，提供刚性支撑
- 驱动核心：伺服/步进电机，提供可控动力源
- 检测元件：光电开关等位置传感器
这种模块化结构让它在老旧设备改造中展现出独特价值。在青岛港的改造案例中，工程师们通过将模组与原有设备整合，成功实现了“不伤筋动骨盘活设备资源”的目标，让步入“老年期”的设备重新焕发活力
性能优势：改造项目的关键考量
在机器改造领域选择同步带直线模组，主要基于其六大核心优势：
- 高速长行程：比滚珠丝杠模组速度提升30%以上，特别适合输送距离长的改造场景
- 精准传动：啮合传动保证精确传动比，避免传统皮带打滑问题
- 降噪减振：皮带传动具有天然缓冲特性，降低设备改造后的振动噪音
- 空间优化：紧凑型设计适应老设备有限空间，但需注意其宽度较丝杆模组大
- 维护简便：模块化组件更换方便，大幅降低改造后的维护成本
- 性价比突出：成本较丝杆模组降低20-30%，适合改造项目预算控制
应用场景：改造领域的典型实践
在自动化改造领域，同步带直线模组已广泛应用于以下场景：
- 物料输送系统改造：在青岛港改造中，模组应用于堆取料机系统，解决了传统码头“人机配合、机机配合环节多”的痛点
- 长行程定位平台：适用于喷涂、检测等设备的自动化升级
- 柔性生产线改造：在多机种协同的老旧生产线上实现精准送料
- 空间受限设备：其扁平化设计适合在传统设备内部加装自动化单元
特别值得注意的是，在青岛港改造项目中，技术人员通过增加直线导轨刚性，成功提升了模组的负载能力，使其适应了重型港口设备的严苛要求
选型要点：改造项目的成功关键
在设备改造项目中科学选型，需重点考量七大要素：
- 负载特性：负载中心必须位于模组中心点，防止偏载。根据实际需求，可通过增加导轨刚性提升负载能力38
- 环境适应性：明确是否存在高温、油污、腐蚀性液体等工况
- 行程匹配：有效行程需小于模组总长度，长行程优先选同步带类型
- 精度要求：向指定方向进行30次定位测试，取目标位置3倍标准偏差作为重复定位精度参考值3
- 动力配置：伺服电机（高精度高响应）或步进电机（经济型）的合理选择，以及刹车功能的必要性评估3
- 空间限制：测量改造设备的可用安装空间，特别是紧凑型设备需验证模组宽度1
- 特殊需求：极限开关、电缆保护管等附件的选配
维护建议：保障改造后的长期运行
为确保改造后设备的稳定运行，同步带直线模组需要科学的维护管理：
- 张紧度调节：定期检查皮带张紧状态，采用专用螺钉调节，确保张紧力适中。张紧不足会导致传动打滑，过紧则会增加磨损和能耗
- 轨道清洁防护：在粉尘环境中加装弹性护套，防止杂质侵入导轨
- 禁止不当改造：严禁在同步带上私自开安装孔，这会大幅缩短使用寿命1
- 润滑管理：按周期使用专用润滑剂，降低导轨摩擦损耗
- 温度监控：改造高温环境设备时，应增加智能温控系统监测模组温度
鼎格同步带直线模组的价值在山东港口青岛港的改造中得到了充分验证。通过为17台不同国家、不同厂家、不同时期的老旧设备安装这种模组，技术团队成功实现了“指挥控制系统一网统管”，库场利用率由76.3%提升至83.5%，相当于多堆码60万吨矿石；年度周转次数由9.11次提升至10.02次，相当于多接卸700万吨货物。
同步带直线模组在机器改造中的应用效果，正如青岛港“伟丽创新团队”所证明的那样：通过精密传动技术与工程智慧的融合，让传统设备焕发智能新生，为产业升级提供了高性价比的解决方案。
