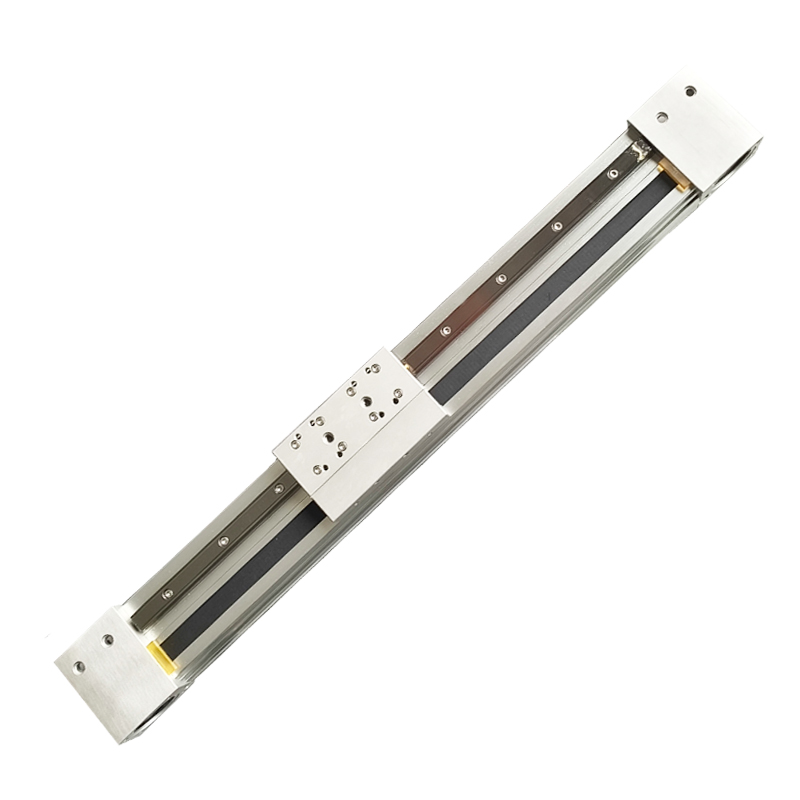

在现代自动化生产线，尤其是涉及频繁搬运、精准取放的应用场景中，鼎格同步带直线模组凭借其出色的综合性能，已成为不可或缺的核心执行单元。它如同生产线上不知疲倦的“精密手臂”，高效、准确地将物料或工件送达预定位置。本文将深入解析其工作原理、组成、优势、应用及选型维护要点，揭示其在搬运取件任务中的核心价值
一、核心动力：同步带传动的工作原理
鼎格同步带直线模组的运动核心在于同步带传动。其工作原理清晰高效：
- 伺服或步进电机作为动力源，输出旋转运动
- 电机驱动主动轮旋转，通过精密啮合带动高强度聚氨酯同步带（内嵌高强度钢丝绳芯）
- 同步带与从动轮啮合形成闭环传动路径
- 滑台（或滑块）通过专用连接件与同步带固定部分刚性连接
- 当同步带在电机驱动下移动时，便直接带动滑台在直线导轨上做高精度、高速度的直线往复运动。
为何采用同步带？ 相比滚珠丝杠，同步带具有传动速度快（可达5m/s以上）、运行噪音低、允许较长行程（可达11米）、安装维护简便、成本相对较低等显著优势，尤其适合需要高速、长距离、轻至中等负载的搬运取件应用
二、精密骨架：主要组成部分详解
一套典型的鼎格同步带直线模组由以下关键部件协同工作：
- 高强度铝合金型材基座： 构成模组主体框架，提供刚性和安装基准，确保长期稳定运行。
- 精密直线导轨与滑块： 承担主要负载并保证滑台运动的高精度和低摩擦，是实现精确定位和平稳运行的关键。
- 同步带传动系统： 包含主动轮（通常与电机直连或通过联轴器连接）、从动轮、高强度同步带及张紧机构。张紧机构确保同步带保持最佳张力，避免打滑或跳齿。
- 滑台（滑块）： 用于安装末端执行器（如气动夹爪、吸盘、传感器等），是负载的直接承载和运动输出部件。
- 驱动电机： 通常选用高响应伺服电机或步进电机，提供精确的速度和位置控制。
- 位置反馈系统（可选）： 如光栅尺或磁栅尺，与电机编码器构成全闭环控制，实现超高定位精度（可达±0.05mm）
- 限位开关与防护罩： 保障运行安全，防止超程碰撞，并保护内部机构免受粉尘、碎屑污染
三、优势显著：为何是搬运取件的理想之选？
鼎格同步带直线模组在搬运取件应用中脱颖而出，主要得益于以下核心优势：
- 高速高效： 同步带传动特性使其能轻松实现高线速度（1-5m/s）和高加速度（可达1.5g），大幅缩短取放节拍，提升整体生产效率
- 定位精准： 配合高品质导轨和电机控制，重复定位精度高（通常±0.05mm~±0.1mm），满足精密取放、对位装配等严苛要求
- 运行平稳低噪： 传动过程冲击小，噪音水平显著低于丝杠模组，提供更舒适的工作环境，减少对精密部件的振动影响
- 长行程优势： 结构设计易于实现长行程（数米至十米级），且长行程下速度和精度衰减较小，适合大范围物料搬运
- 结构紧凑轻巧： 铝合金型材基座和高效传动方式使其自重轻、占用空间小，便于集成到自动化设备中。
- 维护简便成本低： 同步带为易损件，但更换便捷且成本远低于精密丝杠。日常维护主要集中于清洁和张力检查
四、应用广泛：搬运取件场景无处不在
鼎格同步带直线模组在需要快速、精准直线运动的搬运取件任务中大放异彩：
- 注塑成型： 高速取出注塑机内的成型工件，送入下一工序（冷却、检测、包装）。
- CNC加工上下料： 自动将毛坯送入机床加工区，并将成品取出放置到输送线或料仓。
- 自动装配线： 在工位间精准移送零部件，完成取放、插入、压合等装配动作。
- 包装与码垛： 抓取产品进行装箱、封箱、贴标，或按设定模式进行高速码垛。
- 检测与分选： 将工件依次移送至视觉检测站、称重站，并根据结果进行分流转运。
- 半导体与电子： 精密移送PCB板、晶圆、元器件等，用于测试、分板、点胶等工序
五、选型关键：匹配需求方能发挥效能
为特定搬运取件应用选择合适的鼎格同步带模组，需重点考量：
- 负载特性： 精确计算滑台上负载的总质量（包括夹爪、工件、线缆等） 及其重心位置。负载大小和力矩（特别是偏心力矩）直接影响模组规格、电机选型和同步带宽度。过载会导致精度下降、寿命缩短甚至损坏。
- 运动性能要求： 明确所需的最大速度、加速度、定位精度（重复定位精度）和行程。高速长行程应用需关注同步带类型（如AT型、HTD型）及张紧设计。精度要求极高时考虑闭环反馈选项
- 工作环境： 评估粉尘、油污、湿度、温度、腐蚀性等因素。恶劣环境需选择更高防护等级（IP54/IP65）的模组，可能需特殊表面处理或防护罩
- 安装空间与方向： 确认设备的可用空间以及模组的安装方向（水平、垂直、侧挂等）。不同方向对模组刚性、导轨选型、电机功率有不同要求
- 接口与集成： 考虑与电机驱动器、控制器（PLC/运动控制卡）的通讯接口（脉冲/方向、总线控制等），以及滑台安装面尺寸、接口（如气路、电接口）是否满足末端执行器需求
六、持久之道：科学的维护建议
为确保鼎格同步带直线模组在搬运取件中长期稳定高效运行，维护必不可少：
- 定期清洁： 使用干燥无绒布或低压气枪清除导轨、同步带及滑块表面的灰尘、碎屑、油污，防止其加速磨损或影响运行精度。污染物是精度杀手
- 润滑管理： 严格按照手册要求，使用指定型号的润滑脂对导轨滑块进行定期润滑（通常每运行数百小时或数月一次）。避免过度润滑导致污染。同步带传动部分一般无需额外润滑。
- 同步带张力检查： 定期（如每季度或运行2000小时后）检查同步带张力。张力不足会导致打滑、定位不准；张力过大会加速带和轴承磨损。使用张力计或按厂家推荐方法调整至规定值。
- 紧固件检查： 定期检查并确认所有安装螺栓、螺钉（特别是电机、带轮、滑台连接处）无松动。振动环境需更频繁检查
- 导轨与滑块状态监测： 注意运行中是否有异常噪音、振动或卡滞感。检查导轨表面有无明显划痕、压痕，滑块运行是否顺畅
- 预防性更换： 同步带属于耗材，即使无明显损坏，也应在推荐使用寿命（通常数年或数万运行小时）或出现明显磨损、裂纹、齿形变形时及时更换，避免突发断裂造成停机损失
鼎格同步带直线模组以其高速、精准、长行程、低维护的特性，完美契合了现代自动化生产线对搬运取件环节的核心诉求。从快速抓取注塑件到精密移送电子元件，其身影无处不在，成为提升效率、保证质量、降低成本的关键推手。深入理解其工作原理，科学选型匹配应用需求，并辅以规范的维护保养，方能最大限度地释放这一“精密搬运引擎”的潜能，为企业的智能化生产注入源源不断的动力。在追求更高效率与更优品质的制造之路上，鼎格同步带直线模组无疑将继续扮演至关重要的角色
