鼎格同步带直线模组在机器改造中的应用与核心细节解析

在现代工业自动化与设备升级改造中，同步带直线模组凭借其高效、精准、经济的特点，成为推动生产线智能化转型的核心组件之一。本文将从其工作原理、组成结构、性能优势、典型应用场景、选型要点及维护建议等方面展开分析，结合鼎格同步带直线模组的实际案例，探讨其在机器改造中的关键作用

一、工作原理：传动效率与精度的结合

同步带直线模组通过电机驱动皮带实现直线运动，其核心原理为：

1. 动力输入：伺服或步进电机驱动主动轮转动，带动同步带运动；
2. 滑块传动：同步带上的滑块与负载固定，随皮带移动完成直线位移；
3. 松紧调节：模组一侧设计有张力调节装置（如螺钉或自动调节系统），确保皮带张力的稳定性，避免打滑或过载

同步带的齿形与齿轮啮合设计（如梯形齿、圆弧齿）决定了传动效率和精度，高精度模组的重复定位精度可达±0.05mm，满足精密加工需求

二、主要组成：模块化设计提升适配性

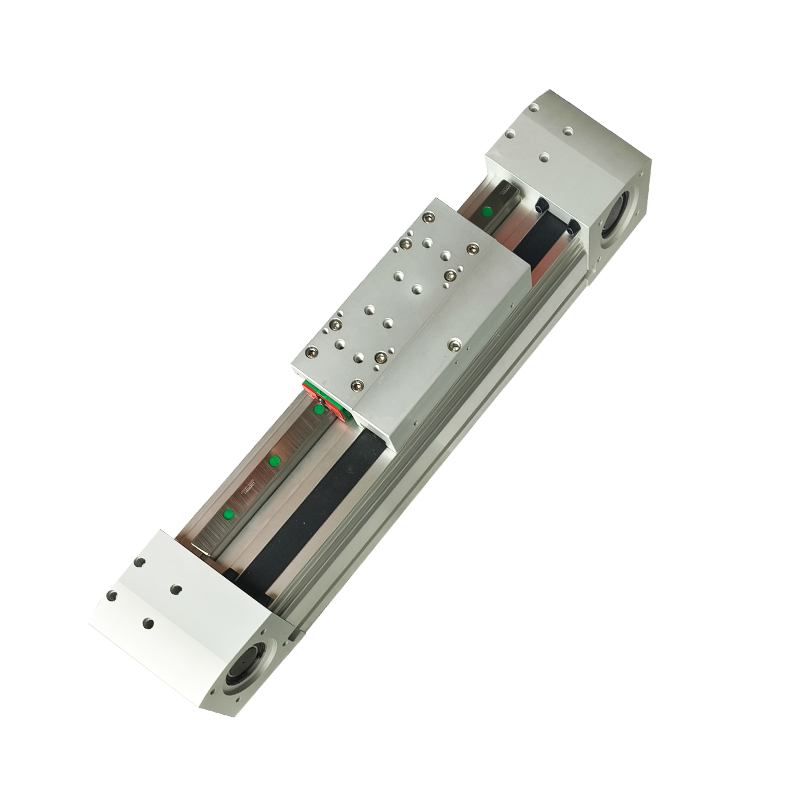

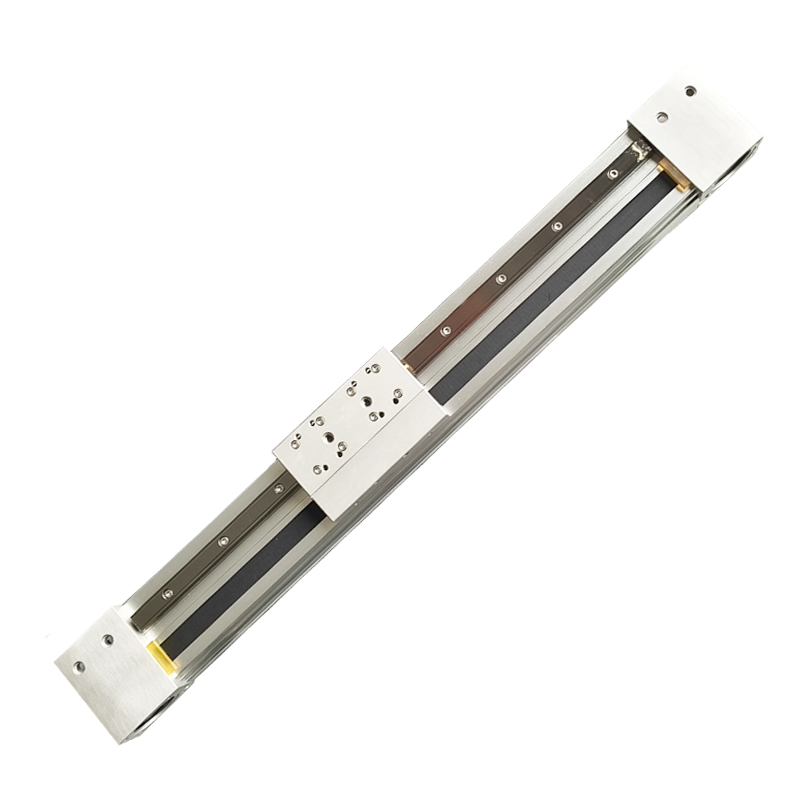

同步带直线模组由以下核心部件构成：

1. 传动组件：同步带、带轮、联轴器；
2. 支撑结构：铝合金型材框架，兼具轻量化与刚性；
3. 导向系统：直线导轨与滑块，确保运动轨迹的稳定性；
4. 控制单元：电机（伺服/步进）、光电开关（定位反馈）及张力调节装置

模块化设计使其能快速适配不同设备，例如通过增加导轨数量提升刚性，或定制长行程（可达6米以上）以适应大型生产线需求

三、优点分析：经济性与性能的平衡

相比丝杆模组，同步带直线模组在机器改造中具备显著优势：

1. 成本低廉：价格仅为丝杆模组的1/4-1/5，适合预算有限的企业
2. 高速长行程：运行速度可达2m/s，且长行程设计减少分段拼接需求
3. 传动效率高：效率达98%，能耗更低
4. 低噪音与易维护：摩擦小、无需频繁润滑，降低车间噪音和维护成本

四、应用场景：多行业覆盖的灵活解决方案

1. 精密加工：用于激光切割机、雕铣机，确保高精度切割与雕刻
2. 自动化装配：在自动锁螺丝机、移栽机械手中实现快速定位
3. 包装与检测：高速包装线中同步控制物料输送，提升效率
4. 教育科研：3D打印机、试验机中提供低成本、易调试的运动控制方案

例如，某电机装配线通过同步带模组与PLC联动，实现了扭矩参数的实时校准与数据监控，生产效率提升30%

五、选型要点：精准匹配需求的关键

选型需综合考虑以下因素：

1. 负载与刚性：负载中心需对齐模组中心，避免偏载；根据负载大小选择是否增加导轨
2. 精度要求：重复定位精度需匹配应用场景，高精密加工建议选择±0.02mm以上模组
3. 环境适应性：高温、腐蚀性环境需选用耐磨涂层或钢丝增强皮带
4. 电机匹配：伺服电机适用于高精度高速场景，步进电机则适合预算有限的普通应用

六、维护建议：延长寿命的核心措施

1. 定期张力检测：使用手动或自动调节装置保持皮带张力适中，防止打滑或磨损
2. 清洁与润滑：清除导轨粉尘，定期涂抹专用润滑脂（如锂基脂）
3. 部件检查：每季度检查皮带齿形磨损、滑块松动情况，及时更换老化部件
4. 负载监控：避免长期超负荷运行，可通过传感器实时监测张力与负载波动

鼎格同步带直线模组以其经济性、灵活性和高适配性，成为机器改造中不可或缺的传动解决方案。从精密加工到大规模生产线，其模块化设计与易维护特性为企业降本增效提供了可靠支持。未来，随着智能制造的发展，同步带模组在张力智能调节与材料创新上的突破，将进一步拓展其应用边界
